该机是20世纪50年代从原苏联引进的，型式较老，虽经改进，但基本机构没变，且早已定型，形成系列。由于历史的原因，这种浮选机在我国应用最广，近年来虽说已被一些新型浮选机取代，但仍在广泛应用。

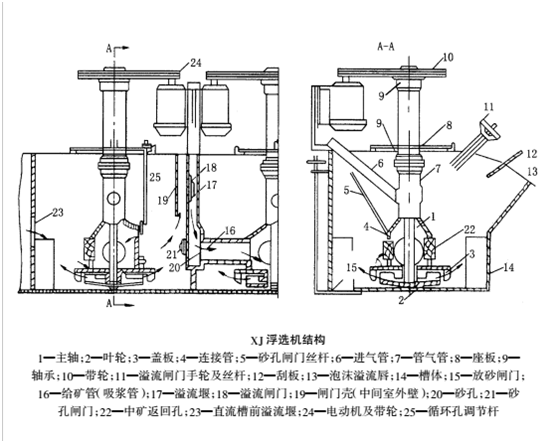

XJ型浮选机的基本结构示于图5-2-1，它由两个浮选槽构成一个机组，第一槽（带有进浆管）为吸入槽，第二槽为直流槽，此二槽之间有中间室。叶轮安装在主轴下端，主轴上端有皮带轮，用电动机带动旋转。空气由进气吸管吸入。每组浮选槽的矿浆水平面由闸门调节。叶轮上方装有盖板和空气筒（又称竖管）?？掌采峡锌祝美窗沧敖堋⒅锌蠓祷毓芑蛴米骺蠼?，孔的大小可以通过拉杆调节。
该浮选机的主要结构与工作特点：

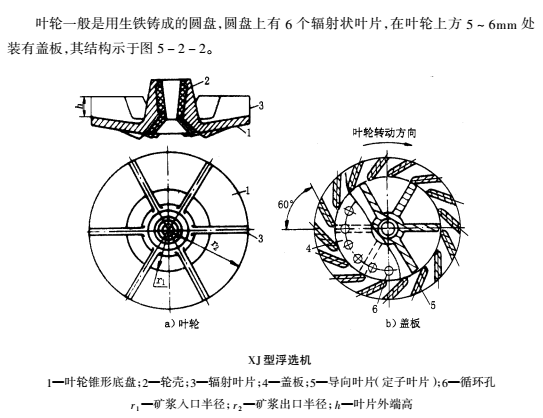

1)盖板上装有18~20个导向叶片，这些叶片倾斜排列，与半径成55~60度倾角，它们对叶轮甩出的矿浆流具有导向作用。在盖板上的两导向叶片之间有18~20个循环孔，供矿浆循环用，由此可增大充其量;

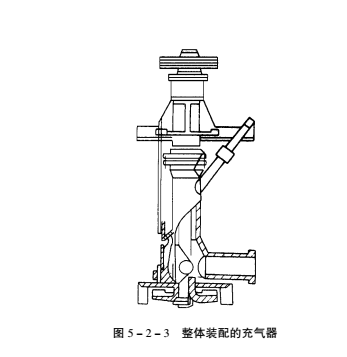

2)叶轮与盖板导向叶片之间的间隙一般应为5~8mm，过大会对吸气量和电耗造成不利 影响。通常，将叶轮、盖板、主轴、进气管和空气筒等充气搅拌零件组装成一个整体部件(图5-2-3)这样可使叶轮和盖板同心装配，以保证叶轮与盖板导向叶片之间的间隙符合要求，而且便于检修和更换;
3)在空气筒下部，有一个调节矿浆循环量的循环孔，并且用闸板控制循环量，因此，通过叶轮中心的矿浆量，可随外界给矿量的变化加以调节。在直流槽中，也可使内部矿浆循环，以满足在最大充气量时所需要的叶轮中心给矿量。
XJ型自吸空气机械搅拌浮选机技术性能 | |||||||
型号 | 有效容积m3 | 处理能力m3/min | 叶轮直径mm | 叶轮转速r/min | 电机功率kw | 单槽重量kg | |
搅拌用 | 刮板用 | ||||||
XJ-1 | 0.13 | 0.05-0.16 | 200 | 600 | 1.5 | 0.55 | 320 |
XJ-2 | 0.23 | 0.12-0.28 | 250 | 504 | 3 | 390 | |
XJ-3 | 0.35 | 0.18-0.4 | 300 | 483 | 1.5 | 0.75 | 430 |
XJ-6 | 0.62 | 0.3-0.9 | 350 | 400 | 3 | 1.1 | 860 |
XJ-11 | 1.1 | 0.6-1.6 | 500 | 330 | 5.5 | 1635 | |
XJ-28 | 2.8 | 1.5-3.5 | 600 | 280 | 11 | 2430 | |
XJ-58 | 5.8 | 5-7 | 750 | 240 | 22 | 1.5 | 3633 |
