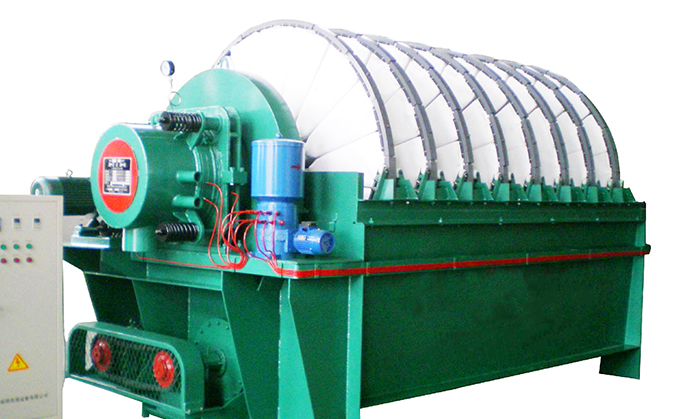

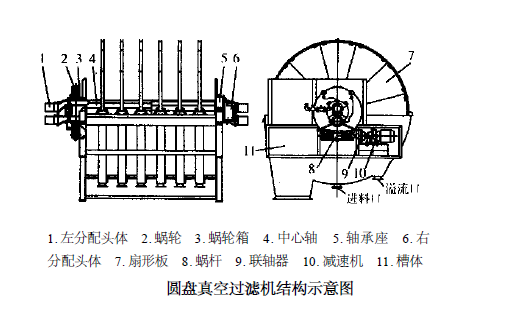

圆盘真空过滤机是一种固液分离设备，过滤圆盘由调速电机通过减速器及开式齿轮传动来驱动，使之在装满矿浆的槽体中以一定的转速转动，当过滤圆盘的某一滤扇处在过滤吸附区时，借助于真空泵的作用在过滤介质两侧形成压力差，使固体物料吸附在过滤介质（滤布）上并形成滤饼，而滤液则经滤液管及分配头排出。当这一滤扇从矿浆液位中脱离而进入脱水区后，滤饼在真空的抽吸力作用下，水不断与滤饼分离，进一步从滤液管及分配头排出，滤饼因此而干燥。进入卸料区后，滤饼用反吹风和刮刀自滤盘上卸下，落入排料槽，由集矿皮带运输机运走，整个作业过程连续不断地进行。
1、具过滤面积大，处理量大。
2、脱水充分。
3、经济效果显著。
4、占地面积小、制造容易、吸附能力强等。
5、可以不设置搅拌装置。6、更换滤布快。
7、滤浆槽若分隔成数格，即可在一台单机上设置两个分配头，同时处理两种不同的悬浮液。
型号 | 过滤面积 (m2) | 滤盘直径mm | 滤盘个数 | 每滤盘扇数 | 电机功率（kw） | 重量 (T) | |
主轴电机 | 搅拌电机 | ||||||
GPT10-2 | 10 | 2100 | 2 | 20 | 4 | 5.5 | 10.4 |
GPT15-3 | 15 | 2100 | 3 | 20 | 4 | 5.5 | 11 |
GPT20-4 | 20 | 2100 | 4 | 20 | 4 | 5.5 | 11.6 |
GPT25-5 | 25 | 2100 | 5 | 20 | 4 | 5.5 | 12.2 |
GPT30-6 | 30 | 2100 | 6 | 20 | 4 | 5.5 | 12.8 |
GPT35-7 | 35 | 2100 | 7 | 20 | 4 | 5.5 | 13.4 |
GPT40-8 | 40 | 2100 | 8 | 20 | 4 | 5.5 | 14 |
GPT48-4 | 48 | 3100 | 4 | 20 | 5.5 | 7.5 | 18 |
GPT60-5 | 60 | 3100 | 5 | 20 | 5.5 | 7.5 | 21 |
GPT72-6 | 72 | 3100 | 6 | 20 | 7.5 | 7.5 | 24 |
GPT84-7 | 84 | 3100 | 7 | 20 | 7.5 | 7.5 | 27 |
GPT96-8 | 96 | 3100 | 8 | 20 | 7.5 | 7.5 | 30 |

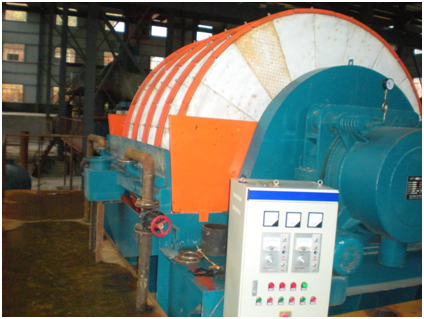

广西桂林1500t/d铁矿选厂
